数控机床 贴标测试计划
贴标测试计划

一、系统的组成

    1、WilliamHill中文官方网站电气PLC MC200E-4040BTA8 2台；；； ；；；；

    2、装载视觉系统电脑一台 ， ，，，，Win7系统（装载上位机、PLC与组态软件）；；； ；；；；

    3、伺服电机12个 ， ，，，，步进2个；；； ；；；；

    4、视觉相机4个；；； ；；；；

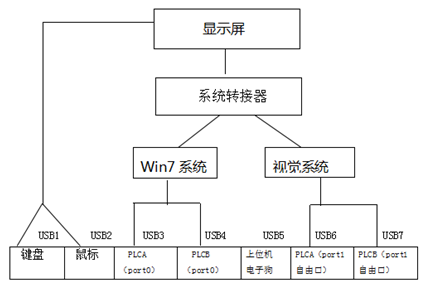

    硬件辖档同接图如下：


二、事情原理

1、通过孔板标定 ， ，，，，测试 ， ，，，，验证装备的准确度及稳固性 ， ，，，，如下图所示： 定位34孔中心坐标位置 ， ，，，，手动通过相机定位1、2、3孔的中心位置 ， ，，，，然后使用矩阵盘算剩余32孔的中心坐标位置 ， ，，，，再手动设置恣意一点中心坐标 ， ，，，，通过相机磨练其准确性；；； ；；；；


2、相机标定 ， ，，，，将第一步相机纪录的 34 孔位置在该板上标定出来 ， ，，，，相机将坐标位置放入一二维码中 ， ，，，，肉眼所看到的二维码越清晰 ， ，，，，代表准确度越高；；； ；；；；




3、贴标测试 ， ，，，，如下图所示 ， ，，，，在 32 孔中心位置上贴上标签；；； ；；；；




4、贴标完成后 ， ，，，，再通过视觉系统测得贴标位置 ， ，，，，剖析该装备系统的稳固性以及精度达不达获得要求 ， ，，，，若不知足 cpk （参考标准值） ， ，，，，需重复上诉行动 ， ，，，，直到抵达标准为止 ， ，，，，方可真正的贴标。。 。。。。 。



5、以上 PLC 与视觉系统通过 RS485 自由口协议举行通讯。。 。。。。 。

三、总结

1、MC200E —4040BTA 可支持多轴自力运动 ， ，，，，最多可支持8 轴 ， ，，，，最高频率可达200KHz ；；； ；；；；

2、PLC 存储容量可达 32K 步。。 。。。。 。有三个通讯口 ， ，，，， PLC 之间支持WilliamHill中文官方网站电气内部通讯协 MCBUS ；；； ；；；；

3、上位机组态软件 Veiwpannel 应用轻盈稳固。。 。。。。 。
