裁皮机应用计划

裁皮机应用计划

一、概述

自动裁皮机用于各行各业的片材、卷材的支解与裁切。。。。。它不需要任何模具，，，，，，，，通过系统软件的控制，，，，，，，，直接对产品举行裁切。。。。。

只要在操作平台上设置响应的参数，，，，，，，，CCD通过电脑传输指令给裁切机，，，，，，，，裁皮机就凭证吸收的设计图稿举行裁切，，，，，，，，自动化水平高，，，，，，，，操作简朴。。。。。

二、系统要求

1、本文中所讲为双机头裁皮机，，，，，，，，双机头裁皮机可以两个机头同时势情，，，，，，，，互不影响。。。。。浚�？？？？勺杂汕谢坏ァ⑺肥虑�；；；；；；；；

2、可选择切割全段产品，，，，，，，，也可选择切割半段产品，，，，，，，，还可选择在质料上绘制精准的图稿；；；；；；；；

3、可切割直线、圆弧�。。。�；；；；；；；；

4、可在产品上举行高速绘图，，，，，，，，可打孔；；；；；；；；

5、CCD通过电脑传输响应的指令给裁切机，，，，，，，，裁皮机凭证吸收的设计图稿举行快速裁切。。。。。

三、系统计划

2538997881403422224890

1、装备先容：

X轴：驱动横梁沿X轴；；；；；；；；

Y轴：驱动横梁沿Y轴；；；；；；；；

Z轴：驱动切割刀具Z轴；；；；；；；；

W轴：驱动切割刀具旋转，，，，，，，，定位刀刃切割偏向；；；；；；；；

S轴：震惊切割刀具，，，，，，，，驱动切割刀以18000rpm的速率旋转（速率不需要调理），，，，，，，，并通过曲轴机构将切割刀具转换成上下震惊；；；；；；；；

H轴：钻孔机构，，，，，，，，一台伺服电机驱动两套钻孔机构的钻具，，，，，，，，凭证设定的速率旋转，，，，，，，，同时两个气缸可以分别发动钻具上下运动（单向阀）；；；；；；；；

L轴：划线机构，，，，，，，，用一个气缸驱动划线笔上下运动（单向阀），，，，，，，，吸风区电磁阀：12个，，，，，，，，系统凭证目今裁皮机的加工位置，，，，，，，，当切割刀具位于吸风区邻近区域时，，，，，，，，该点输出，，，，，，，，

吸风区域爆发负压吸附工件；；；；；；；；

2、CCD图形通过电脑剖析成运动轨迹，，，，，，，，再通过MODBUS通讯将运动轨迹发送给PLC；；；；；；；；

3、风门开启算法右图为风门区域漫衍图，，，，，，，，按虚线部分将12个风门分为6个事情区，，，，，，，，凭证轴的目今位置将与该事情区相连的4个风门翻开；；；；；；；；

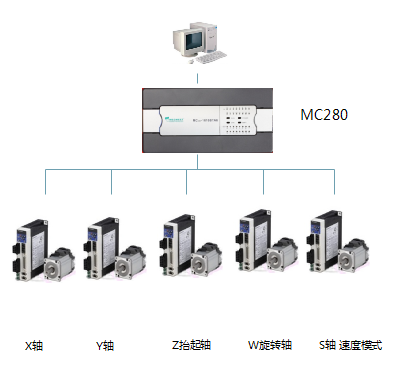

4、硬件系统计划如下图所示

2100566831403422224875

四、总结

1、MC280最多可控制8轴高速脉冲输出，，，，，，，，可同时支持2组插补；；；；；；；；

2、完成一个图档重大只需几分钟,适合小批量生产，，，，，，，，不需要专用刀模；；；；；；；；

3、定位准确度可达±0.05mm；；；；；；；；

4、切出来的产品效果等同于刀模成型产品,同时没有激光机打样造成的边沿烧焦征象；；；；；；；；

5、产品厚度可以抵达很厚，，，，，，，，产品种类多。。。。。
