光伏防逆流装置应用计划

一、小序

光伏在现实应用中通常指太阳能向电能的转换，，，，，，即太阳能光伏。。。。。它的实现方法主要是通过使用硅等半导体质料所制成的太阳能电板，，，，，，使用光照爆发直流电。。。。。

光伏并网发电系统，，，，，，就是指太阳能组件爆发的直流电，，，，，，经由并网逆变器转换成切合市电电网要求的交流电之后，，，，，，直接接入公共电网。。。。。光伏并网发电系统与电网形成并联向负荷供电，，，，，，当光伏并网发电系统的电量缺乏时由电网供电，，，，，，其中逆变器是指将DC to AC的部件。。。。。

可是光伏发电系统并入电网后，，，，，，易爆发谐波、三相电流不平衡，，，，，，输出功率随机性易造成电网电压波动、闪变。。。。。凭证海内金太阳工程对并网型光伏系统的要求，，，，，，用户侧并网的光伏系统必需自觉自用，，，，，，不可逆流上网，，，，，，就是不可向电网馈电。。。。。于是防逆流装置应运而生。。。。。

二、防逆流装置简述

防逆流控制器原理图

防逆流控制器的原理是通过监控电网侧的输入功率来控制或切断并网逆变器上的输出，，，，，，抵达光伏并网发电系统不会向电网馈电的目的。。。。。

通过开启或断开若干逆变器的输出，，，，，，使电网的的输出功率稳固在一定规模内。。。。。当检测到电网侧有逆流时，，，，，，控制器将连忙断开逆变器并入电网的闸门，，，，，，切断所有逆变的输出。。。。。

防逆流控制器主要包括：主控制器、操作上位机、测控仪表、逆变器。。。。。主控制器为 PLC ，，，，，，它通过 RS485 通讯读取测控仪表检测的电网功率 Pg ；；；；；；；又通过 RS485 与逆变器所在的从站举行通讯，，，，，，控制各个逆变器的通断。。。。。电网功率的上下限 Pu 和 Pd 可通过触摸屏设置。。。。。

当 Pg>Pu 时，，，，，，开启逆变器；；；；；；；

当 Pg<Pd 时，，，，，，断开逆变器。。。。。

三、防逆流装置系统计划

1 、系统需求

系统由触摸屏、主站 PLC 以及 4 个从站 PLC 组成。。。。。其中，，，，，，主站 PLC 除了 MODBUS 通讯毗连触摸屏外，，，，，，还要 MODBUS 通讯读取测控仪表的功率、电压、电流等数据，，，，，，同时凭证从测控仪表读取的数据，，，，，，通过 MODBUS 通讯控制 4 个从站的逆变器的通断。。。。。最后一个从站 PLC 通过 MODBUS ，，，，，，与监控端通讯相关的数据和状态。。。。。

2 、WilliamHill中文官方网站电气系统设置

控制器 : WilliamHill中文官方网站电气 PLC ： MC200-2012BRA*5

特殊扩展�？？？？？？？？椋� MC200-RS485*2

触摸屏 : WilliamHill中文官方网站电气 MZ600-TT07SK

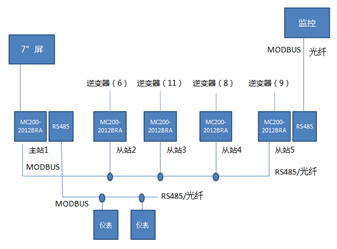

系统框图如下图所示 :

3 、系统计划要点

WilliamHill中文官方网站电气 MC200 系列 PLC 主�？？？？？？？？樽源礁鐾ㄑ犊�，，，，，，还可以扩展一个通讯口。。。。。其中 PORT0 口做为从站毗连触摸屏；；；；；；； PORT1 口作为主站毗连 4 个 PLC 从站；；；；；；；扩展 PORT2 口，，，，，，作为主站毗连两个测控仪表 ; 而第 4 个从站（站号 5 ）的扩展 PORT2 口，，，，，，则作为从站传送相关数据到监控中心。。。。。

编程中，，，，，，主 PLC 需要实时判断各个从站中的各个逆变器的通断情形，，，，，，这样才华凭证测控仪表传回的电网现实功率请况来控制各个逆变器是开启照旧断开。。。。。同时要将各个逆变器的状态（ X 、 Y ）转化为 D 元件，，，，，，才华通过通讯传送。。。。。

四、总结

该装置中，，，，，，从站的逆变器多达三十多个，，，，，，且各个从站的逆变器数目还各不相同。。。。。为了简化程序，，，，，，降低扫描时间，，，，，，在实时判断各个逆变器通断状态时，，，，，，接纳变址方法排查。。。。。
