电子标签贴标复合机应用计划
数控机床 电子标签贴标复合机应用计划
MC280系列PLC在贴标复合机上的应用



一、概述

贴标复合机是集贴标机和复合机一体的机械 ，，，，，， ，涉及收放卷、张力控制、贴标、复合等工序。。。。。 。。

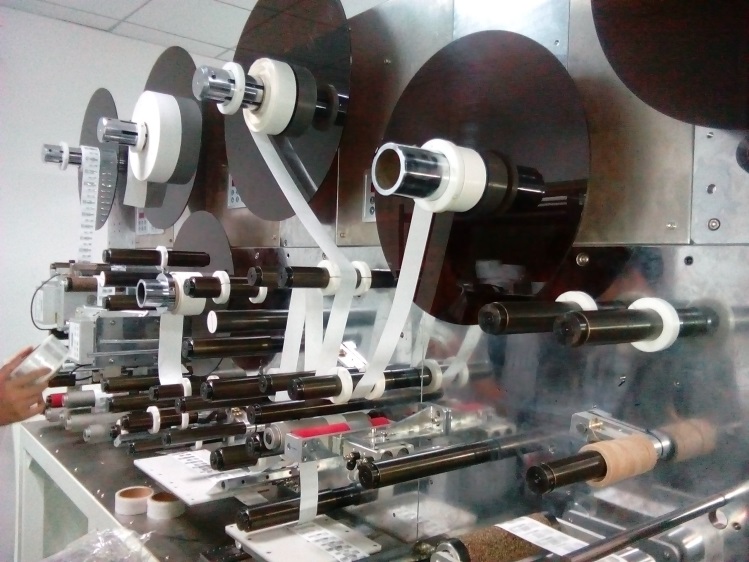

贴标复合机外型如下图所示

E:\周庄\New folder\New folder\IMG_20141111_152842.jpg

二、控制要求

1、收放卷张力、贴标摆杆张力的PID控制；；；；； ；

2、贴标速率要抵达30m/s；；；；； ；

3、纠偏系统；；；；； ；

4、贴标精度在±1mm内。。。。。 。。

三、控制计划

系统接纳MC280运动控制器 ，，，，，， ，该型号PLC带有电子凸轮功效 ，，，，，， ，能够实现贴标的控制。。。。。 。。

计划说明：

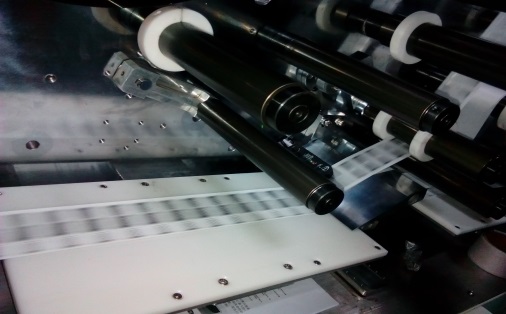

E:\周庄\New folder\New folder\IMG_20141114_132004.jpg

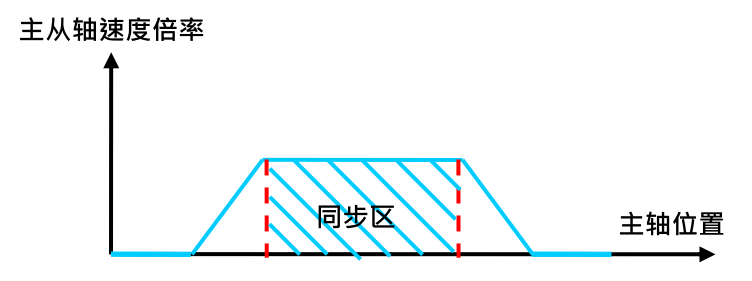

1、贴标算法：现实实现的是飞剪的算法 ，，，，，， ，底标为主轴 ，，，，，， ，匀速送料 ，，，，，， ，贴标轴为凸轮从轴 ，，，，，， ，实物如上图。。。。。 。。电子标签贴在色标区域内 ，，，，，， ，底标的长度均大于标签长度 ，，，，，， ，标签和底标接触时 ，，，，，， ，最先贴标 ，，，，，， ，标签的速率和底标靠近同步。。。。。 。。以是每次凸轮执行时 ，，，，，， ，从轴都先加速再匀速后减速 ，，，，，， ，关系图如下；；；；； ；

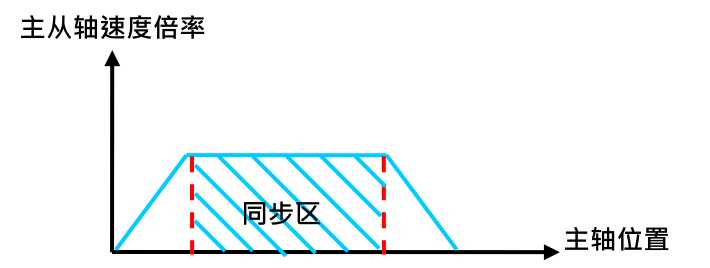

2、贴标位置的改变：贴标的位置要求在色标规模可恣意改变 ，，，，，， ，改变凸轮算法即可。。。。。 。。如图 ，，，，，， ，着实就是改变主从轴的位置对应关系；；；；； ；

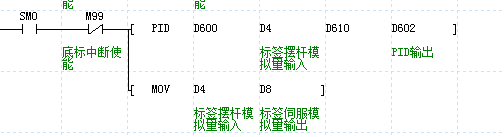

3、张力控制：通过MC280内置的PID指令控制模拟量的输出 ，，，，，， ，以此来控制张力摆杆 ，，，，，， ，实现张力的动态平衡。。。。。 。。

四、总结

1、MC280带有电子凸轮功效 ，，，，，， ，可控制一主四从或四主四从；；；；； ；

2、MC280 接纳双CPU架构 ，，，，，， ，脉冲控制由自力的CPU处置惩罚 ，，，，，， ，包管控制精度和响应速率。。。。。 。。
